kardanová hřídel s volnoběžkou, 800 mm, 60 kW

kardanová hřídel s volnoběžkou, 800 mm, 60 kW
Doprava zdarma
Výrobce: AMA CARDAN
Katalogové číslo: 27323

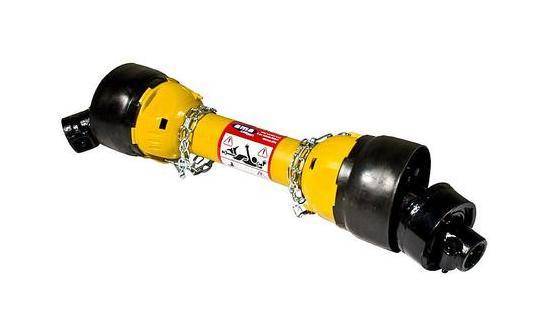

Obrázek k výrobku 54204 - kardanová hřídel s volnoběžkou
Klikni pro zobrazení většího obrázku
Obrázek k výrobku 54204 - kardanová hřídel s volnoběžkou
- 5%
Doprava zdarma
Sleva

Kardanová hřídel určená pro pohon příslušenství v zemědělství. Tento kardan je opatřen bezpečnostním prvkem volnoběžnou spojkou.


Přenos síly

Před zakoupením kardanové hřídele je nutno znát síly, které bude hřídel přenášet. Dobré je znát výkon traktoru na vývodové hřídeli. Toto je v podstatě největší síla, kterou dokáže traktor vyvinout a tedy i nejvetší síla, která může jít na kardan. Důležitější ovšem je znát Výkon příslušenství a tedy síla, která je potřebná pro pohon příslušenství. Jiná síla je potřeba pro pohon čerpadla na postřikovači a jiná pro pohon velkého mulčovače. Nesprávným výběrem hřídele buď zbytečně platíte za silný kardan, jehož přenosovou sílu nevyužijete, nebo v opačném případě při poddimenzování hřídele ji zničíte při prvním použití. Důležité jsou také otáčky, při kterých příslušenství pracuje. Ve specifikacích u každého kardanu najdete přenosové síly pro daný kardan jak pro otáčky 540 rpm, tak pro 1000 rpm. Při výběru se tedy řiďte výkonem příslušenství a je lepší lehce předimenzovat. Uváděné přenosové síly jsou určené pro běžný provoz.

Zjištění délky

Délku kardanových hřídelí od tohoto výrobce měříme celkovou od konce ke konci ve staženém stavu. Správnou délku zjistíme tak, že si nasadíme požadované příslušenství na stroj, dáme jej do polohy kdy je nejmenší vzdálenost mezi vývodovou hřídelí na traktoru a hřídelí na příslušenství, změříme si vzdálenost konců hřídelí. K této vzdálenosti přidáme cca 5 cm a máme požadovanou délku.

Výsun kardanové hřídele

Kardanové hřídele AMA jsou teleskopické. Vysunutí je zajištěno dvěma do sebe zajíždějícími trubkami v těle hřídele. Max doporučený výsun hřídele pro zachování přenosové síly je o 1/3 délky trubek. Délka trubek je velmi variabilní vzhledem ke kategorii kardanu/velikosti kloubů a k délce kardan.

Krácení kardanových hřídelí

Kardanové hřídele je možno krátit. Krácení hřídele se provede postupným zkrácením obou kovových trubek hřídele a obou plastových krytů. Všechny součásti by měli být zkráceny o stejnou délku. Pro zachování přenosové síly musí být zachována dostatečná délka trubek.

Pracovní úhel

Standardní kardanové hřídele mohou stabilně pracovat při úhlu do maximálně 25o. Krátkodobě je možno hřídel použít do 45o, takový úhel je však povolen na maximálně 5 minut práce. Při potřebě většího úhlu například při zatáčení je nutno hřídel odpojit.

Nasazení kardanových hřídelí

kardanová hřídel má na svém těle označený směr nasazení. Jednoduchý obrázek ukazuje, který konec patří na traktorovou stranu a který na stranu příslušenství. Pro životnost kardanu je dobré zachovávat správné zapojení kardanu.

Údržba

Kardanové hřídele AMA je nutno pravidelně udržovat. Pravidelně kontrolujte čistotu celého zařízení, v případě zašpinění odstraňte nečistoty. Pravidelně mazejte kříže kloubů, kryty kardanu a trubky pomocí maznic na nich umístěných. Dodržujte mazací intervaly dle návodu k obsluze. Pravidelně také ošetřujte hřídele na traktoru a na příslušenství. Pravidelně kontrolujte hřídele a kryty proti poškození, používání poškozené hřídele může způsobit škody na majetku nebo na zdraví.

Více info
Délka 800
Kategorie 7
Výkon při 540 rpm 60
Výkon při 1000 rpm 92
Vidlice 1"3/8 (35 mm) 6 zubů
Upevnění vidlice pružný kolík
Ušetříte: 349,82 Kč tj.5.00%
Skladem v expedici1 ks Odesíláme / k vyzvednutí: Čvrtek 22.10.2020 K osobnímu vyzvednutí je nutná objednávka z eshopu.
O připravenosti Vás budeme informovat. Teprve pak lze zboží osobně vyzvednout.
6 646,50 Kčs DPH/ ks
Doporučená cena:6 996,32 Kč
6646.50
ks

Kardanová hřídel určená pro pohon příslušenství v zemědělství. Tento kardan je opatřen bezpečnostním prvkem - volnoběžnou spojkou.


Přenos síly

Před zakoupením kardanové hřídele je nutno znát síly, které bude hřídel přenášet. Dobré je znát výkon traktoru na vývodové hřídeli. Toto je v podstatě největší síla, kterou dokáže traktor vyvinout a tedy i nejvetší síla, která může jít na kardan. Důležitější ovšem je znát výkon příslušenství a tedy sílu, která je potřebná pro pohon příslušenství. Jiná síla je potřeba pro pohon čerpadla na postřikovači a jiná pro pohon velkého mulčovače. Nesprávným výběrem hřídele buď zbytečně platíte za silný kardan, jehož přenosovou sílu nevyužijete, nebo v opačném případě při poddimenzování hřídele ji zničíte při prvním použití. Důležité jsou také otáčky, při kterých příslušenství pracuje. Ve specifikacích u každého kardanu najdete přenosové síly pro daný kardan jak pro otáčky 540 rpm, tak pro 1000 rpm. Při výběru se tedy řiďte výkonem příslušenství a je lepší lehce předimenzovat. Uváděné přenosové síly jsou určené pro běžný provoz.

Zjištění délky

Délku kardanových hřídelí od tohoto výrobce měříme celkovou od konce ke konci ve staženém stavu. Správnou délku zjistíme tak, že si nasadíme požadované příslušenství na stroj, dáme jej do polohy kdy je nejmenší vzdálenost mezi vývodovou hřídelí na traktoru a hřídelí na příslušenství, změříme si vzdálenost konců hřídelí. K této vzdálenosti přidáme cca 5 cm a máme požadovanou délku.

Výsun kardanové hřídele

Kardanové hřídele AMA jsou teleskopické. Vysunutí je zajištěno dvěma do sebe zajíždějícími trubkami v těle hřídele. Max doporučený výsun hřídele pro zachování přenosové síly je o 1/3 délky trubek. Délka trubek je velmi variabilní vzhledem ke kategorii kardanu/velikosti kloubů a k délce kardanu.

Krácení kardanových hřídelí

Kardanové hřídele je možno krátit. Krácení hřídele se provede postupným zkrácením obou kovových trubek hřídele a obou plastových krytů. Všechny součásti by měly být zkráceny o stejnou délku. Pro zachování přenosové síly musí být zachována dostatečná délka trubek.

Pracovní úhel

Standardní kardanové hřídele mohou stabilně pracovat při úhlu do maximálně 25o. Krátkodobě je možno hřídel použít do 45o, takový úhel je však povolen na maximálně 5 minut práce. Při potřebě většího úhlu například při zatáčení je nutno hřídel odpojit.

Nasazení kardanových hřídelí

Kardanová hřídel má na svém těle označený směr nasazení. Jednoduchý obrázek ukazuje, který konec patří na traktorovou stranu a který na stranu příslušenství. Pro životnost kardanu je dobré zachovávat správné zapojení kardanu.

Údržba

Kardanové hřídele AMA je nutno pravidelně udržovat. Pravidelně kontrolujte čistotu celého zařízení, v případě zašpinění odstraňte nečistoty. Pravidelně mazejte kříže kloubů, kryty kardanu a trubky pomocí maznic na nich umístěných. Dodržujte mazací intervaly dle návodu k obsluze. Pravidelně také ošetřujte hřídele na traktoru a na příslušenství. Pravidelně kontrolujte hřídele a kryty proti poškození, používání poškozené hřídele může způsobit škody na majetku nebo na zdraví.



Vlastnosti produktu

Obrázek k výrobku 36545 - Kardanová hřídel, 4. kategorie, 800 mm
Vlastnost Hodnota
Délka 800 mm
Kategorie 7
Výkon při 540 rpm 60 kW
Výkon při 1000 rpm 92 kW
Vidlice 1"3/8 (35 mm) 6 zubů
Upevnění vidlice pružný kolík
Měření délky celková délka ve staženém stavu viz obrázek
Poznámka Fotografie je pouze ilustrační
Profil trubky trojúhelník
Bezpečnostní kroutící moment (násobte x 10) 240 Nm
  79 HP
  125 HP
  35x94 mm
